Spravujte a prohlížejte BIM modely

V datovém fondu je k dispozici samostatný registr pro správu BIM modelů. Struktura a funkčnost této záložky je stejná jako u dokumentů a plánů, ale je zde pouze velmi zjednodušená struktura evidence: pro každý BIM model je k dispozici hlavní složka, podsložky se vytvářejí pouze ve výjimečných případech, kdy je počet BIM modelů velmi velký.

Vytvoření nového BIM modelu

Chcete-li nahrát nový BIM model do datového fondu, je nutné vytvořit nový kontejner. Auto-rizační systém určuje, kteří lidé z projektového týmu mohou vytvořit BIM model.

V každé složce lze vytvořit pouze jeden BIM model, proto je nutné pro každý z požadovaných BIM modelů vytvořit samostatnou složku. Oprávnění k vytvoření a přístupu k BIM modelu je definováno společně s archivační složkou a uživatel jej nemůže změnit.
Každý kontejner pojme až 2 GB dat a maximální velikost jednoho BIM modelu může být až 1 GB. V konfiguraci je možné definovat, jaké formáty souborů mohou být do kontejneru nahrány.

Každý kontejner má pracovní postup pro kontrolu a schválení BIM modelu. Toto pracovní postup kontroly musí mít alespoň jeden krok kontroly – obvykle se jedná o BIM Manager, který pak také rozhodne, zda bude BIM model uvolněn k zobrazení.

VYTVOŘENÍ NOVÉHO BIM MODELU

Chcete-li vytvořit nový kontejner pro nahrání modelů BIM:

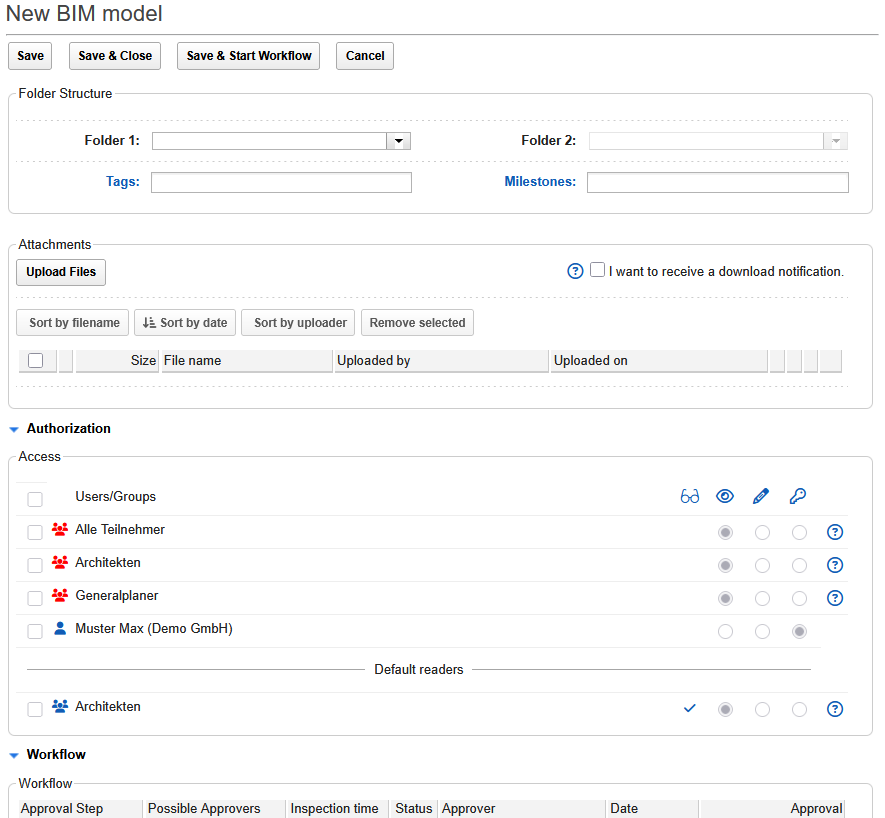

1. Klikněte na tlačítko "Nový BIM model" na panelu nástrojů zobrazení. Otevře se nový kontejner.
2. Rozložte složku pro nový BIM model. Všimněte si, že v každé složce může být uložen pouze jeden BIM model.
3. Zadejte příslušná klíčová slova a milníky nebo si nechte zobrazit stávající klíčová slova kliknutím na odkaz "Klíčová slova" a vyberte požadovaná klíčová slova.
4. Klikněte na tlačítko "Nahrát soubory" a přetáhněte požadované soubory do dialogového okna. Volitelně můžete v dialogovém okně zvolit ikonu "Vybrat" - V sa-mostatném okně se poté otevře průzkumník pro výběr požadovaných souborů. Chcete-li vybrat více souborů z Průzkumníka, musíte stisknout klávesu "Ctrl".
5. Zavřete okno Průzkumníka pomocí tlačítka "Otevřený" a začněte nahrávat všechny vybrané soubory kliknutím na ikonu "Nahrát".
6. Pokud chcete nahrát více souborů, opakujte kroky 5 a 6.
7. Oprávnění pro osoby a skupiny byla systémem načtena ze složky úložiště a jsou uložena v sekci "Způsobilost" zobrazen. Zadané oprávnění není možné změnit.
8. V části "Pracovní postup" se zobrazují zadané kroky kontroly. Zkušební provoz pro BIM modely musí obsahovat alespoň jeden testovací krok.
9. Předejte nový model BIM ke kontrole kliknutím na tlačítko "Uložit a předat ke kontrole". Alternativně můžete zadat položky pomocí "Uložit a zavřít" pokud nádoba ještě nebyla zcela naplněna.

Sdílení BIM modelů pro zobrazení

Datový fond poskytuje prohlížeč, který umožňuje všem účastníkům projektu otevřít BIM modely pouze pomocí prohlížeče bez dalšího softwaru. BIM modely však nejsou automaticky k dispozici pro prohlížení, ale musí být uvolněny k zobrazení koordinátorem BIM.

SDÍLENÍ MODELŮ BIM PRO ZOBRAZENÍ

Sdílení modelu BIM pro zobrazení v prohlížeči:

1. Pro správu BIM modelů jsou vyžadována zvláštní práva jako koordinátor BIM. Otevřete Správce BIM modelů na řídicím panelu nebo klikněte na tlačítko v záložce "BIM" "Otevřená správa BIM".

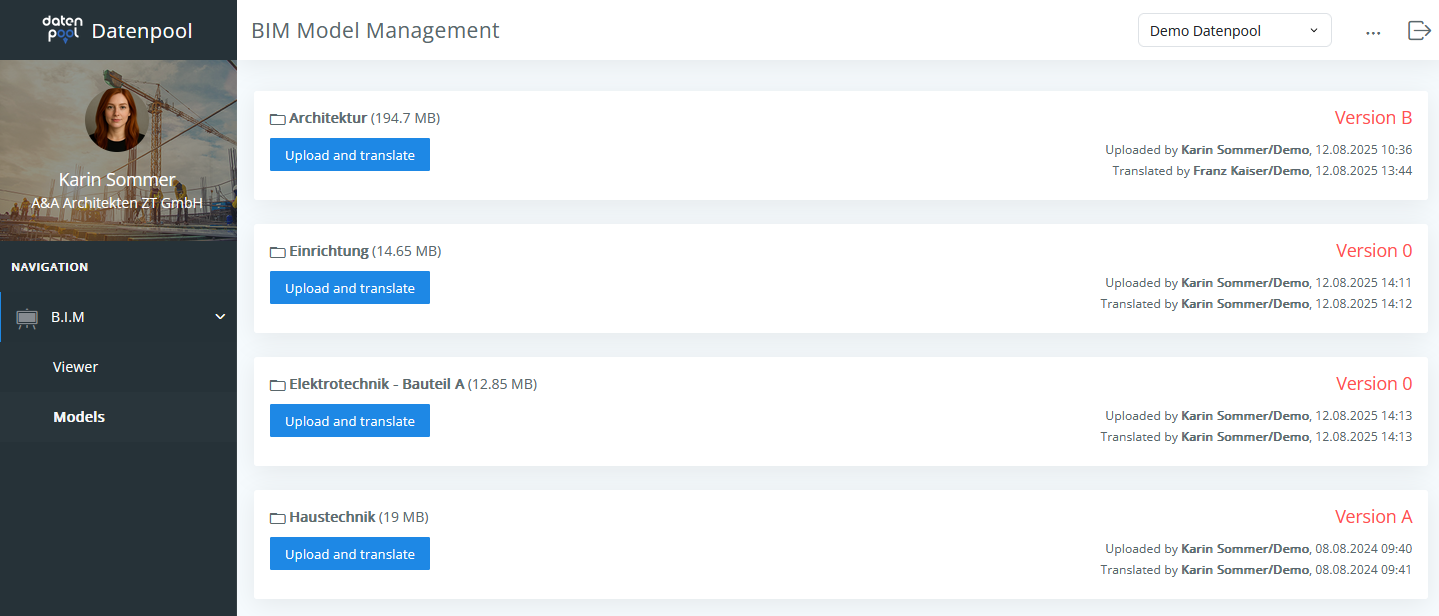

2. V administraci BIM jsou zobrazeny všechny modely, které již byly uvolněny prostřednictvím pracovního postupu kontroly a nyní je lze převést pro zobrazení. Převod BIM modelů je nutný, protože prohlížeč vyžaduje pro zobrazení BIM modelů specifický formát souboru. Vyberte BIM model z pohledu, který chcete zpřístupnit k zobrazení, a klikněte na tlačítko "Nahrát a převést"
3. Vybraný BIM model je nyní systémem převeden a vykreslen pro zobrazení v prohlížeči. Převod se spustí okamžitě a může trvat několik minut v závislosti na velikosti BIM modelu.
4. Po dokončení procesu se zobrazí stavová zpráva potvrzující úspěšný převod. Nyní můžete uvolnit další BIM model k prohlížení nebo opustit Správu BIM modelů.

SPROPITNÉ

Správa BIM modelů vám dává možnost zpřístupnit k prohlížení pouze vybrané BIM modely a ponechat funkční nebo dílčí modely specializovaných projektantů nebo realizujících společností pouze ke kontrole a schválení. Je důležité, aby se pracovní postup kontroly skládal alespoň z jednoho kroku kontroly a přiřazení schvalovatelé pak měli možnost vykreslit BIM modely k prohlížení po dokončení pracovního postupu.

Kontrola a schvalování BIM modelů

Jakmile bude nový BIM model předán ke kontrole, obdržíte zprávu ze systému, pomocí odkazu v této zprávě můžete přímo otevřít kontejner BIM modelu.

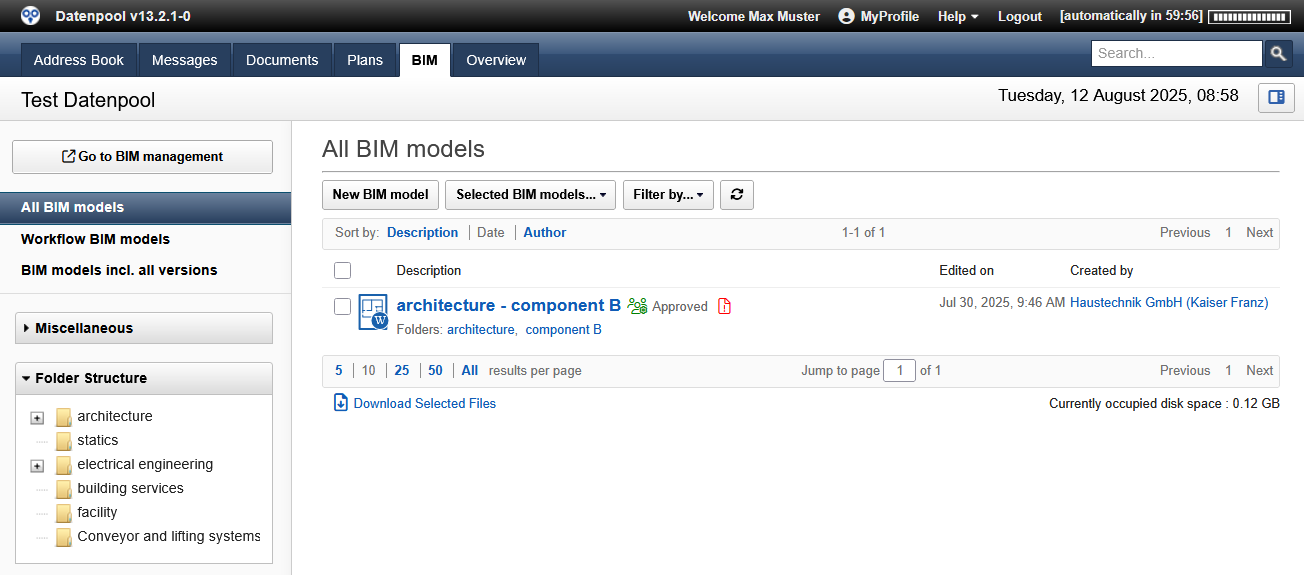

Kromě toho lze všechny BIM modely, které čekají na kontrolu, nalézt v zobrazení "Workflow BIM modely". Nové neotevřené kontejnery lze také rozpoznat podle červeného banneru na ikoně kontejneru a jsou vždy uvedeny v horní části zobrazení.

KONTROLA A SCHVALOVÁNÍ BIM MODELŮ

Chcete-li zkontrolovat model BIM pomocí pracovního postupu:

1. O nových BIM modelech, které je třeba zkontrolovat, budete informováni e-mailem. Otevřete kontejner a klikněte na tlačítko Upravitpřepnete do režimu úprav.
2. Chcete-li zkontrolovat přiložené soubory, je nutné je otevřít kliknutím na název souboru. Vzhledem k tomu, že BIM modely nejsou vykreslovány, dokud není kontejner uvolněn k zobrazení, musí být k dispozici místní prohlížeč, který si BIM modely prohlédne. Kromě BIM modelu může kontejner obsahovat i další souborové přílohy, které jsou pro recenzi relevantní.
3. Jako recenzent máte plný přístup ke kontejneru, a proto můžete upravovat složku pro archivaci, klíčová slova a milníky. Název BIM modelu a autorizace se načítají ze složky pro podání a nelze je tedy upravovat. Je také možné upravovat další soubory předané k nahlédnutí a v průběhu kontroly lze nahrát další přílohy, jako jsou náčrty nebo technické listy.
4. V dialogovém okně "Pracovní postup" V režimu úprav je k dispozici textové pole, do kterého lze zadat texty relevantní pro kontrolu. Soubory relevantní ke zkoušce lze nahrát do stávajících příloh v sekci "Přílohy".

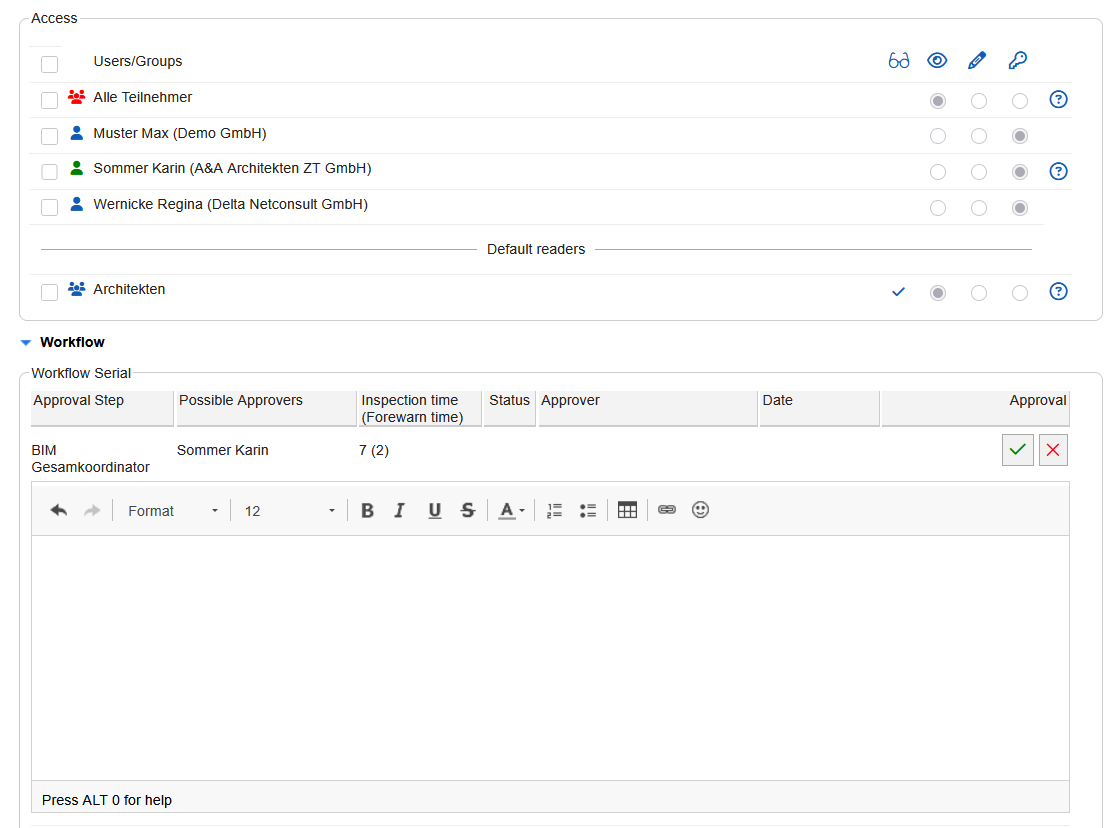

5. Pro testování jsou k dispozici 2 nebo tři možnosti v závislosti na konfiguraci. Klikněte na tlačítko s ikonou zelený háček Nastaví stav kontejneru na "Vydáno". V případě potřeby lze do textové oblasti zadat organizační poznámku.
   Kliknutím na tlačítko se žlutým zaškrtnutím se nastaví stav kontejneru na "Podmíněně uvolněno". Požadované změny mohou být popsány v textovém poli nebo může být proveden odkaz na nahranou přílohu s podrobnostmi. Kontejner byl vydán se zadanými změnami.
   Kliknutím na tlačítko s červeným křížkem se nastaví stav kontejneru na "Odmítnuto". Požadované změny mohou být popsány v textovém poli nebo může být proveden odkaz na nahranou přílohu s podrobnostmi. Obsah kontejneru byl odmítnut, data musí být revidována a znovu nahrána pro novou kontrolu. Při použití této možnosti se pracovní postup zruší, ostatní recenzenti a tvůrce dokumentu jsou o stavu informováni e-mailem.
6. Ukončete zpracování kontejneru kliknutím na "Uložit a dokončit krok ověření". Zvo-lená varianta kontroly je zpracována systémem a další inspektoři jsou informováni e-mailem.

V části Oprávnění se barevně zobrazuje aktuální přístup pro osoby a skupiny. Lidé a skupiny s modrými ikonami mají přístup pro čtení, zatímco červené ikony nemají přístup k aktuálnímu kroku pracovního postupu. Recenzenti pracovního postupu jsou označeni zelenými ikonami a mají plná přístupová práva při úpravách kroku recenze, což umožňuje upravit celý dokument.

Do textového pole sekce kontroly lze zadat informace související s kontrolou. Přidružené přílohy musí být nahrány přímo do oblasti "Přílohy" a jsou tam strukturovány podle tvůrce. Všechny zaznamenané informace a přílohy jsou zdokumentovány v kontejneru pracovního postupu a lze je kdykoli vyvolat. Všichni další recenzenti mají také přístup k přidaným informacím a přílohám v režimu čtení.

POZORNOST

Pokud byl BIM model uvolněn prostřednictvím standardního schválení, jsou všechny poz-námky nebo podmínky v textovém poli neplatné! Tvůrce plánu není informován o zazna-menaných podmínkách a plán je po schválení ihned viditelný pro všechny registrované čtenáře a tvůrce jej již nemůže upravovat.

Verzování BIM modelů

Na rozdíl od vytváření nového BIM modelu probíhá verzování BIM modelu vždy z otevřeného kontejneru. Kromě tvůrce kontejneru může novou verzi vytvořit také kdokoli s plnými přístupovými právy.
Staré verze BIM modelu zůstávají přístupné a lze je otevřít z aktuálního kontejneru prostřednictvím oblasti "Verze".

VERZOVÁNÍ BIM MODELŮ

Chcete-li vytvořit novou verzi BIM modelu:

1. Otevřete kontejner existujícího BIM modelu, ze kterého chcete vytvořit novou verzi.
2. Klikněte na tlačítko "Nová verze" zahájíte správu verzí dokumentu.

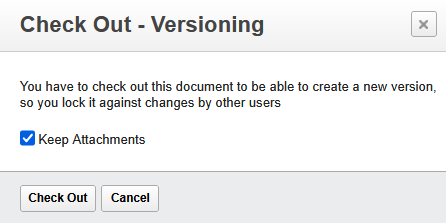

3. V dialogovém okně potvrďte "Podívejte se na správu verzí" vytvoření nové verze kliknutím na tlačítko "Odhlásit". Systém rezervuje existující dokument, aby jej ochránil před úpravami jinými uživateli, a vytvoří novou verzi dokumentu.
4. Odstraňte starý BIM model v sekci "Přílohy" kliknutím na odpadkový koš a nahrajte novou verzi BIM modelu. Podle potřeby změňte nebo přidejte značky a milníky v kontejneru.
5. Dokončete úpravy nové verze kliknutím na "Uložit a předat ke kontrole". Nová verze dokumentu se uloží a předá prvnímu recenzentovi k recenzi.

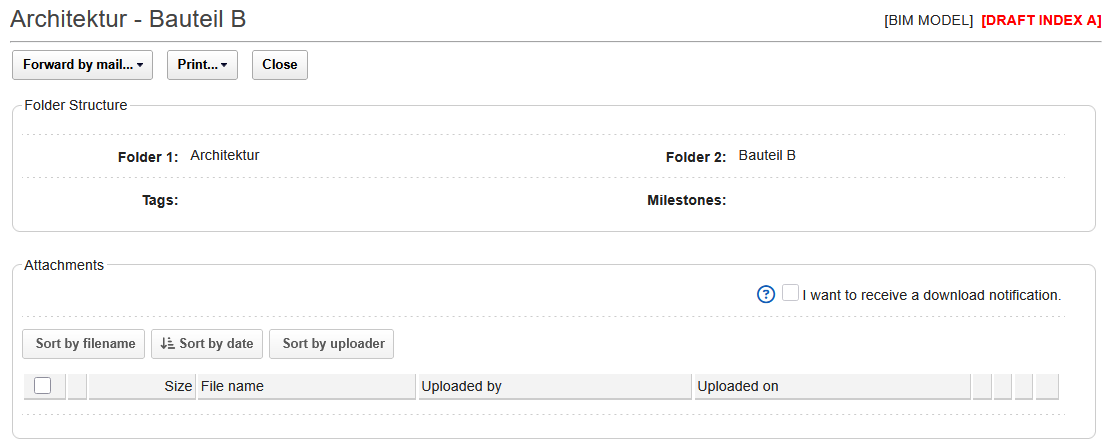

Koncept nové verze je kopií aktuální verze a obsahuje také všechny přílohy z poslední verze. Všechna vstupní pole lze upravit, staré přílohy lze smazat kliknutím na koš a výběrem nových souborů pomocí tlačítka "Nahrát soubory" .
Přílohy, které se nezměnily, mohou zůstat v konceptu nové verze a není třeba je znovu nahrávat.

U BIM modelů se autorizace automaticky načítá ze složky a nelze ji upravovat v kontejneru.

POZORNOST

Přeposlání nové verze ke kontrole je konečné a nelze jej vrátit zpět. Dokud nový BIM model nebyl předán ke kontrole, není viditelný pro ostatní uživatele a lze jej libovolně upravovat a ukládat. Během této doby bude předchozí BIM model nadále k dispozici oprávněným uživatelům v režimu čtení a stavová zpráva v otevřeném dokumentu indikuje, že se připravuje nová verze.
